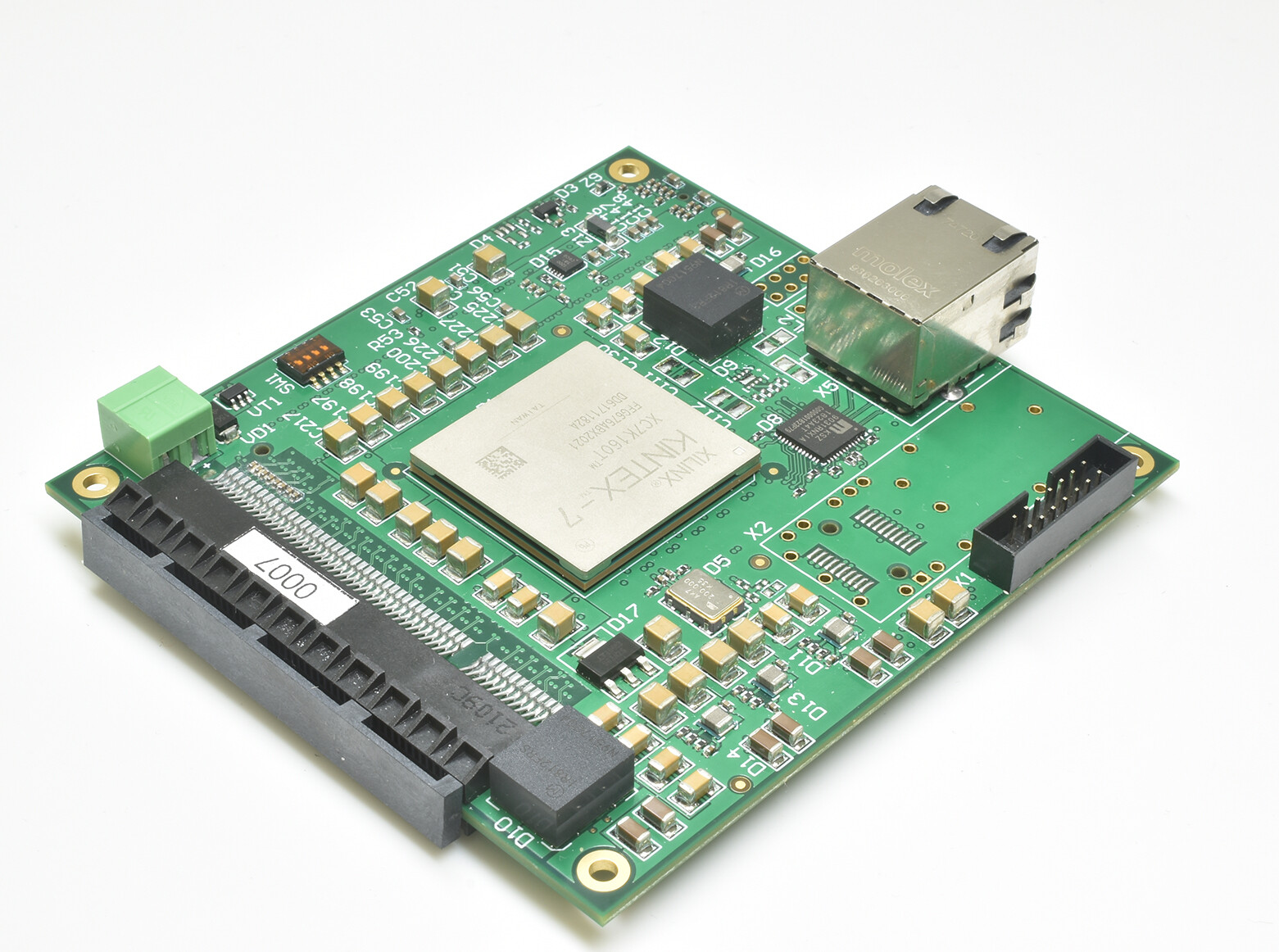

• устанавливается  ПЛИС Kintex-160 или Kintex-325 для прикладных вычислений;
• формат входных данных - 8, 12 и 16 бит, вид данных - комплексный;
• объем внутренней памяти - 8 ГБ;
• полоса частот непрерывной записи сигнала - до 30 МГц;
• количество каналов цифровой фильтрации сигнала - от 1 до 16;
• количество точек БПФ при расчете спектра радиосигнала - 214, 216, 218;
• количество усреднений спектра - от 1 до 1024.
• выходной интерфейс - Gigabit Ethernet.



Назначение:

исследование характеристик сигналов цифровых систем связи.

Решаемые задачи:

измерение, обработка, обобщение и представление пользователю в удобном для анализа виде качественных параметров цифровых линий связи.

Функции:

ввод и обработка оцифрованных данных с устройства ЭМДС-03, построение частотной панорамы заданного участка радиочастотного спектра;

автоматическое обнаружение радиоизлучений c частотным или временным многостанционным доступом (МДЧР/МДВР);

автоматическое распознавание излучений, работающих в режимах постоянной (ССМ) или адаптивной (АСМ) модуляции, определение вида модуляции, ширины спектра, соотношения «сигнал/шум, несущей и тактовой частоты;

программную демодуляцию, декодирование радиосигналов в автоматическом и ручном режимах;

определение параметров скремблирования, мультиплексных структур и кадровой синхронизации;

распознавание параметров протокольного стека.

Состав АПК

1.1. ПЭВМ со следующими характеристиками:

Объём ОЗУ 32 ГБ DDR5;

Объём SSD-накопителя: 500 Гб;

Объём HDD-накопителей 8 Тб;

Процессор: Intel Core i7, сокет LGA 1700;

GPU GeForce RTX5070 12 Гб;

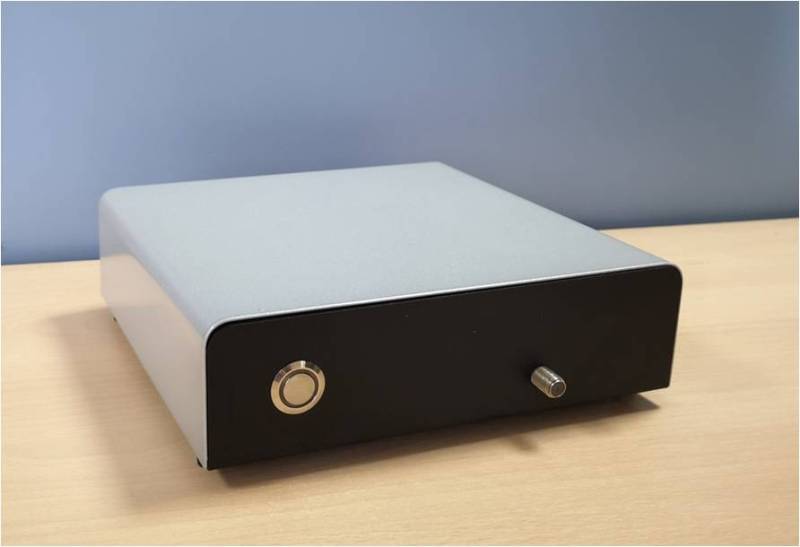

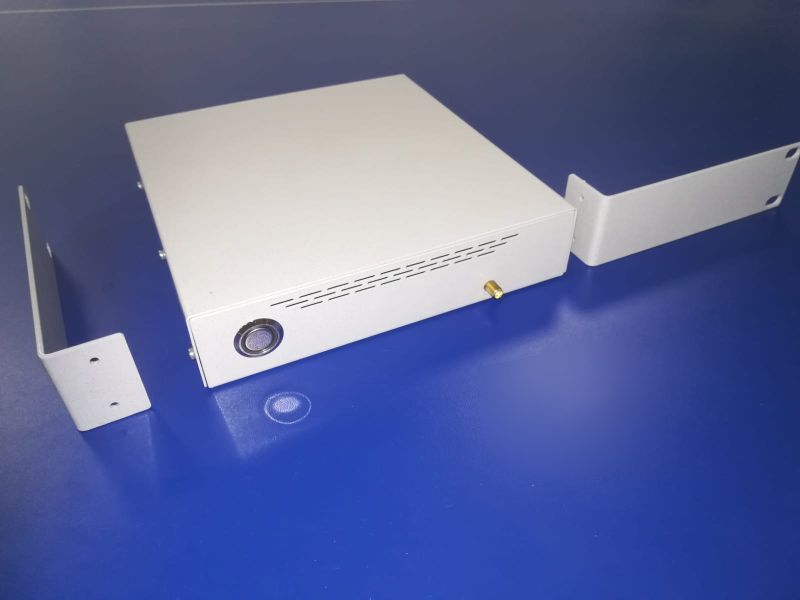

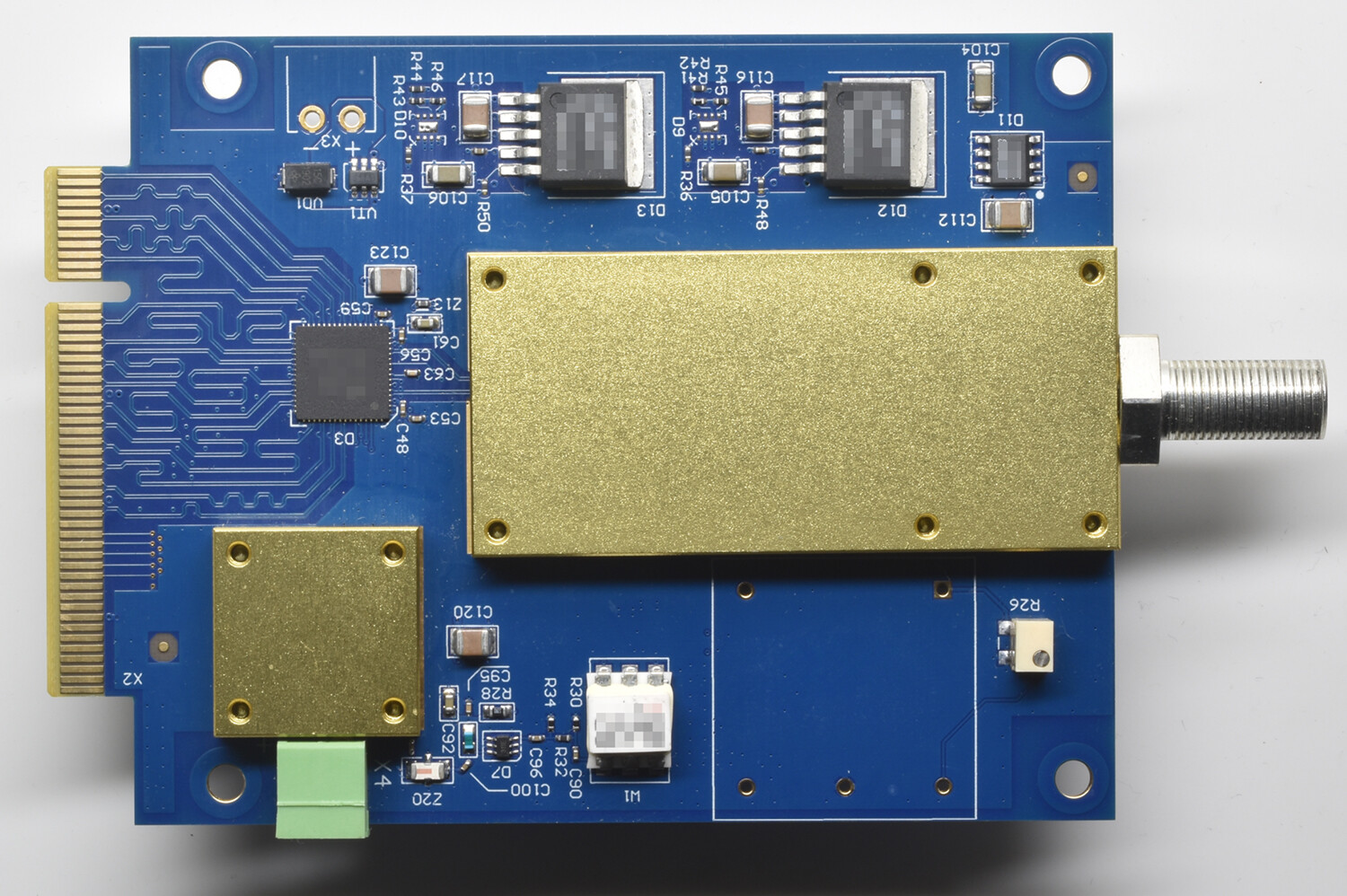

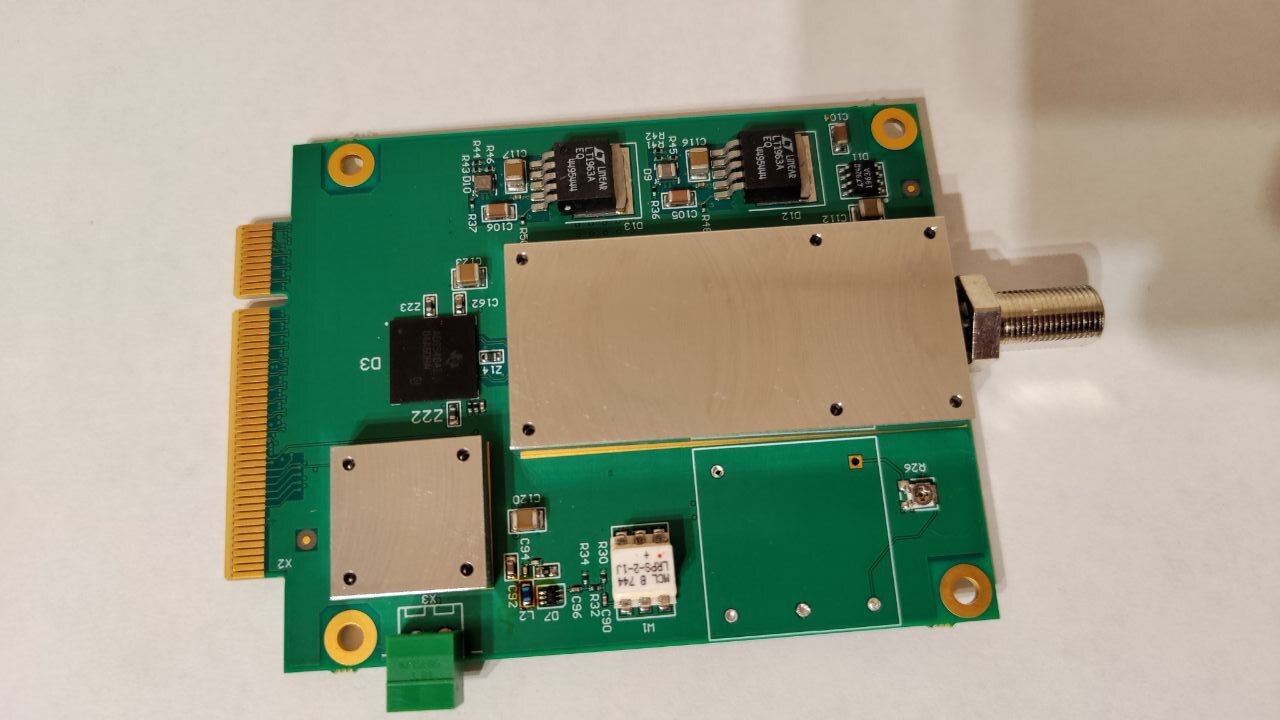

1.2. Устройство оцифровки ЭМДС-03 со следующими характеристиками:

Диапазон рабочих частот 450 МГц до 2800 МГц;

Рабочий диапазон частот входных сигналов с уровнем от минус 60 до 0 дБм: 950 – 2150 МГц;

Максимальная частота аналогово-цифрового преобразователя: 500 МГц

Тип выходных отсчетов: complex;

Размер выходных отсчетов: 8 бит,12 бит, 16 бит;

Выходной интерфейс SDR-модуля: PCI-E x4;

Объем внутренней памяти SDR-модуля: 8 ГБ;

Режимы записи сигнала: ограниченный (во внутреннюю память SDR-модуля), непрерывный (на жесткий диск компьютера);

Количество каналов непрерывной цифровой фильтрации сигнала: от 1 до 64;

Приемный тракт рабочего диапазона реализован на базе квадратурного приемника прямого преобразования;

Для цифровой обработки сигналов используется микросхема ПЛИС фирмы «Xilinx» серии UltraScale XC-KU040;

Возможность построения и отображения спектрограммы радиосигнала;

Возможность оцифровки сигнала шириной до 350 МГц с разрядностью данных 12 бит;

Возможность представления 12-битных оцифрованных данных в виде 8-битных (путем усечения) и 16-битных (путем расширения) данных;

1.3. Комплект программ «Сириус-Т13»

Назначение: исследование характеристик сигналов цифровых систем связи в автоматическом режиме.

Решаемые задачи: измерение, обработка, обобщение и представление пользователю в удобном для анализа виде качественных параметров цифровых линий связи.

Функции:

ввод и обработка оцифрованных данных с устройства ЭМДС-03, построение частотной панорамы заданного участка радиочастотного спектра;

автоматическое обнаружение радиоизлучений c частотным или временным многостанционным доступом (МДЧР/МДВР);

распознавание излучений, работающих в режимах постоянной (ССМ) или адаптивной (АСМ) модуляции, определение вида модуляции, ширины спектра, соотношения «сигнал/шум, несущей и тактовой частоты;

программную демодуляцию, декодирование радиосигналов;

определение параметров скремблирования, мультиплексных структур и кадровой синхронизации;

распознавание параметров протокольного стека.

Область применения: аппаратные и программные средства автоматизированного контроля количественных и качественных параметров информационных и телекоммуникационных систем.

Доступны версии для ОС семейства Windows 10 Pro и Astra Linux SE v1.7

1.4. ПО исследования битовых потоков

Назначение: исследование структурных и статистических свойств сигналов цифровых линий связи в отложенном режиме.

Решаемые задачи: программная демодуляция и помехоустойчивое декодирование радиосигналов, дескремблирование и разуплотнение групповых потоков, ведение журнала операций и визуализация массивов данных в векторном, бинарном и кадровом виде.

Функции:

визуальное отображение данных в графическом, десятичном, шестнадцатеричном и текстовом режимах;

разделение, объединение, усечение, инверсия, сложение, конкатенация, изменение порядка следования бит и определение параметров периодичности массивов данных;

анализ спектральных характеристик радиосигналов: определение вида доступа, вида модуляции, ширины спектра, соотношения «сигнал/шум, несущей и тактовой частоты;

демодуляцию, декодирование, дескремблирование, разуплотнение и кадровую синхронизацию радиосигналов;

ведение протокола совершаемых действий.

Область применения: аппаратные и программные средства автоматизированного контроля количественных и качественных параметров коммутационного оборудования сетей связи.

          Производитель оставляет за собой право без предварительного уведомления Покупателя вносить изменения в технические характеристики, комплектацию и конструкцию Изделия, не ухудшающие эксплуатационные характеристики Изделия.
